Einführung
DS5602 ist ein tragbarer kabelgebundener 2D-Barcodescanner, der mit einer 30-Pixel-Global-Exposure-Kamera und hervorragender Leseleistung ausgestattet ist.
Es kann problemlos Barcodes auf verschiedenen Medien wie Papier, Produkten, Bildschirmen usw. lesen.
Es kann hauptsächlich für mobiles Bezahlen, Barcode-Scannen von Waren, Bestandszählung usw. eingesetzt werden.
Aussehen

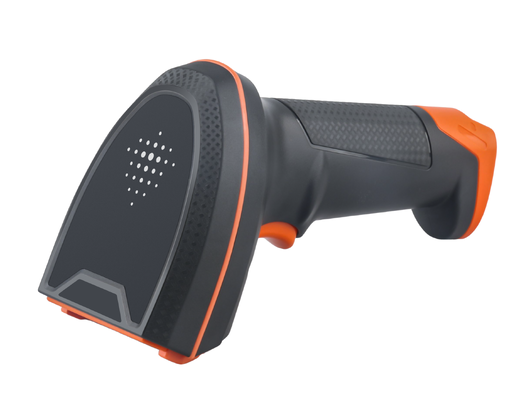

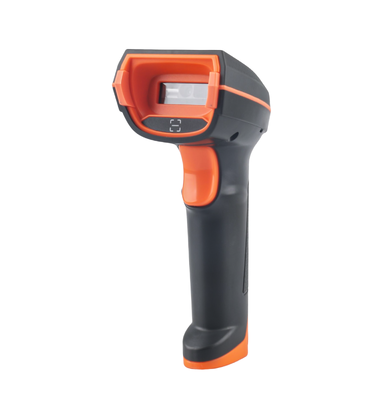

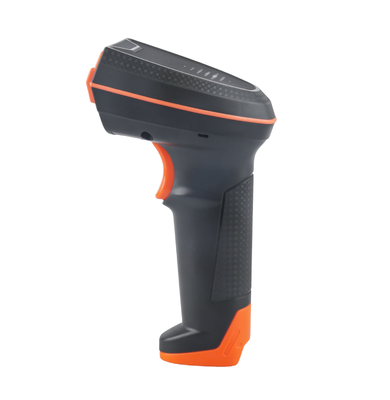

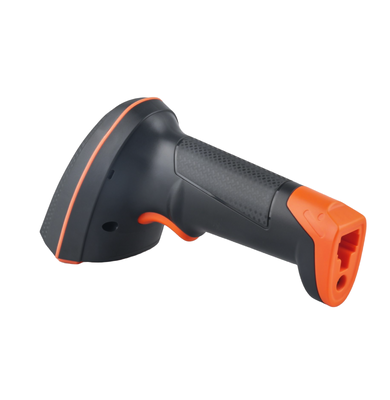

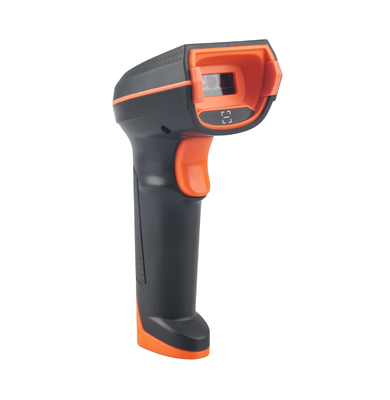

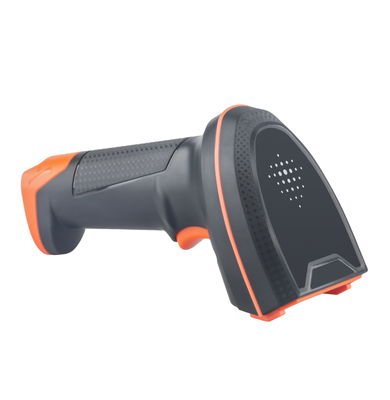

Das folgende Bild zeigt das Erscheinungsbild des DS5602 mit einer Scan-Anzeigeleuchte und einer Summer-Tonaustrittsöffnung darüber. Vorne gibt es ein Lesefenster zum Scannen von Barcodes, eine Kabelschnittstelle in der unteren Richtung und einen Knopf am Griff.
Aufmerksamkeit:
> Um die hervorragende Leseleistung des Scanners zu erhalten, halten Sie das Produkt bitte sauber.
> Bitte verwenden Sie zum Reinigen des Fensters ein weiches Tuch. Sprühen Sie keine Flüssigkeit auf das Fenster.
Produktmerkmale
> Mit der leistungsstarken MCU können alle gängigen 1D- und 2D-Barcodes auf dem Markt problemlos identifiziert werden.
> Seine 1280*1024-Pixel-Global-Exposure-Kamera kann problemlos Barcodes über 3MIL lesen, um den Anforderungen des täglichen Scannens gerecht zu werden.
> Mit der 2D-Bildgebungstechnologie können Barcodes auf Papier, Druck, Kunststoff und Bildschirm problemlos gelesen werden.
> Es unterstützt mehrere Arbeitsmodi, um unterschiedliche Leseanforderungen zu erfüllen.
> Es kommt mit Vibrationsaufforderungen.
> Es verfügt über abnehmbare Kabel und zwei Schnittstellen (USB (USB-KBW, USB-COM), RS232 (optional)).
> Es verfügt über eine hohe Kompatibilität und unterstützt WINDOWS, Android und jedes inländische System.
> Es unterstützt Online-Upgrades, kundenspezifische Entwicklung und sekundäre Entwicklung.
> Es ist Anti-Drop und Anti-Vibration mit hochintegrierter zweidimensionaler Decodierungsstruktur.
> Es verfügt über eine Lasertextur, eine sichtbare Textur und ein ausgezeichnetes Tastempfinden.
Kommunikationsanschluss
Für den Betrieb muss der Scanner mit einem Host verbunden sein. Dies kann ein PC-Master, ein POS-Gerät, ein Mikrocontroller, ein Android-Host oder ein anderes intelligentes Endgerät mit USB- oder RS232-Schnittstelle sein.
1. Host-USB-Schnittstelle [USB-Buchse]
2. Host-RS232-Schnittstelle [DB9-Stecker]
Kabelschnittstelle
USB
RS232
Drahtdiagramm
USB
RS232
Strukturdimension
Einheit: mm
Leistung
| Kommunikationsmodus | USB (USB-KBW, USB-COM), RS232 (Ooptional) |
| Sensor | CMOS-Global-Shutter |
| Pixel | 1.300.000 Pixel, 1280*1024 |
| Lesepräzision | ≥3mil/0,076mm (PCS90%,CODE 39) |
| Schärfentiefe | 30 mm ~ 500 mm (verschiedene Barcode-Bereiche) |
| Dekodierungsgeschwindigkeit | 65 cm/s |
| Scanmodus | Manuell, Auto Sense, Befehlssteuerung |
| Eingabeaufforderungsmodus | LED, Summer |
| Perspektive | 41° * 31° |
| Lesewinkel | Roll: ±360°, Pitch: ±60°, Skew: ±55° |
| | Testbedingungen: CODE39,10mil/0,25mm,PCS90% |
| Druckkontrast | ≥15 % |
| Umgebungsbeleuchtung | Dunkle Umgebung, natürliches Innenlicht |
| Codesystem | 1D:UPC-A,UPC-E,EAN-8,EAN-13,Code 128, GS1-128, Code 39,Code 32, Code 93,Code 11,Interleaved 2 von 5,Matrix 2 von 5,Industrial 2 von 5 (Straight 2 von 5),Codabar (NW-7),MSI,GS1 Databar (Omnidirektional, begrenzt, Erweitert) usw. 2D: QR-Code, Micro-QR-Code, Datenmatrix, PDF417, Micro PDF 417, Aztec usw. |
Mechanische/elektrische Parameter
| Produktgewicht | 148g (Scanner) |
| Erscheinungsdimension | L168,5 mm * B70,0 mm * H91,0 mm |
| Drahtlänge | 1,8 Meter |
| Schnittstellentyp | USB-Stecker, DB9-Buchse |
| Leistungsaufnahme | DC 5V 1A |
| Aktuell | 230 mA (durchschnittliche Arbeit), 33 mA (Standby) |
Arbeitsumgebung
| Arbeitstemperatur | -20℃ bis 50℃ |
| Lagertemperatur | -40℃ bis 70℃ |
| Arbeitsfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Transport-Vibrationstest | 10 Stunden bei 125 U/min |
Ersatzteilliste
| Kabel | USB: Wird zum Verbinden von Scanner und Host zur Kommunikation und zum Laden verwendet. |
| | RS232(Eröffnung):Es wird mit einem DC-Stromversorgungskopf zum Anschluss des Scanners an den Host und für die serielle Kommunikation geliefert.
|
| | USBStromkabel (Eröffnung):Wird zum Anschluss des Scanners an den Stromversorgungshost und zur Stromversorgung über die serielle Schnittstelle verwendet. |
| Netzteil (Öffnung) | Ausgang: DC5V 1A, Eingang: AC100~240V 50~60Hz, kann für die Stromversorgung über die serielle Schnittstelle verwendet werden. |
> Überprüfen Sie, welche Ports auf Ihrem Host verfügbar sind, um den richtigen Produkttyp auszuwählen.
> Wenden Sie sich bei Bedarf an den Hersteller, um den von Ihnen benötigten Schnittstellentyp anzupassen.
